CCD對位 網印機 SGN-01【網印機】
【 影片】展示CCD對位 網印實況，請點閱瀏覽。
  CCD自動對位網印機 SGN-01 《機種：網印機》(原編號NSP-2A) ，是高精度的塗佈設備，能完成精密定位、厚實塗膜之品質需求。擅長於基板、SMD腳架、太陽能板之銀膠錫膏塗佈、以及電子零件之電阻膠、Epoxy和油墨塗佈。製程參數可設定999組，提供高作業效率。
本機設置2組「CCD自動定位模組」，調整載台上的元件與網版兩者間的對位精度 ≦ 10µm的高品質，適合高精度及微細加工產品的塗佈。
• 採用CCD對位自動補正，有效解決元件放置載台時的位置誤差，網版高精度對位。
• 可依不同產品種類自行設定多組製程參數(999組)，提高作業效率與便利性。
《 耗材服務 》
* 本公司有完整的耗材供應系統，提供移印網版、刮刀代製服務。
CCD自動對位 網印機 SGN-01
適用範圍 200mm*200mm (可客製化其他規格)
定位精度 ≦0.01mm
機台產能 8~10次 / min (依產品別略異)
使用塗料 銀膠、Epoxy絕緣膠、錫膏、網印油墨
機台尺寸 130 * 83 * 180cm (長* 寬 * 高)
機台重量 約600 kg
電源 1Ø , AC 220 V , 50 / 60 Hz
使用空壓 4 ~ 6 kg / c㎡

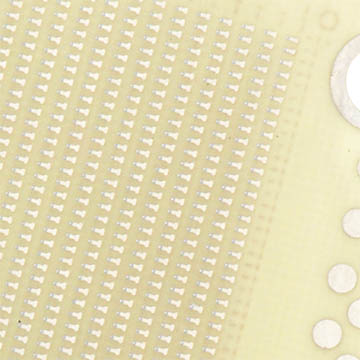

圖例CCD自動對位網印機 SGN-01是在軟性PCB電路板上塗佈銀膠。塗佈直徑=50µm, pitch=85µm。 本設備可做微細加工產品之塗佈 。
